Loki日志聚合系统

 收录于 日志系统
   约 2567 字   预计阅读 6 分钟

loki简介

Loki是 Grafana Labs 团队最新的开源项目，是一个水平可扩展，高可用性，多租户的日志聚合系统。它的设计非常经济高效且易于操作，因为它不会为日志内容编制索引，而是为每个日志流编制一组标签。项目受 Prometheus 启发，官方的介绍就是：Like Prometheus, but for logs.，类似于 Prometheus 的日志系统。

与其他日志聚合系统相比，Loki具有下面的一些特性：

  • 不对日志进行全文索引。通过存储压缩非结构化日志和仅索引元数据，Loki 操作起来会更简单，更省成本。
  • 通过使用与 Prometheus 相同的标签记录流对日志进行索引和分组，这使得日志的扩展和操作效率更高。
  • 特别适合储存 Kubernetes Pod 日志; 诸如 Pod 标签之类的元数据会被自动删除和编入索引。
  • 受 Grafana 原生支持。

Loki 由以下3个部分组成：

  • loki是主服务器，负责存储日志和处理查询。
  • promtail是代理，负责收集日志并将其发送给 loki 。
  • Grafana用于 UI 展示

Loki 的功能组件

  • promtail
  • distributor
  • ingester
  • querler
  • query frontend
  • overrides
  • tablemanager
  • runtimeconfig

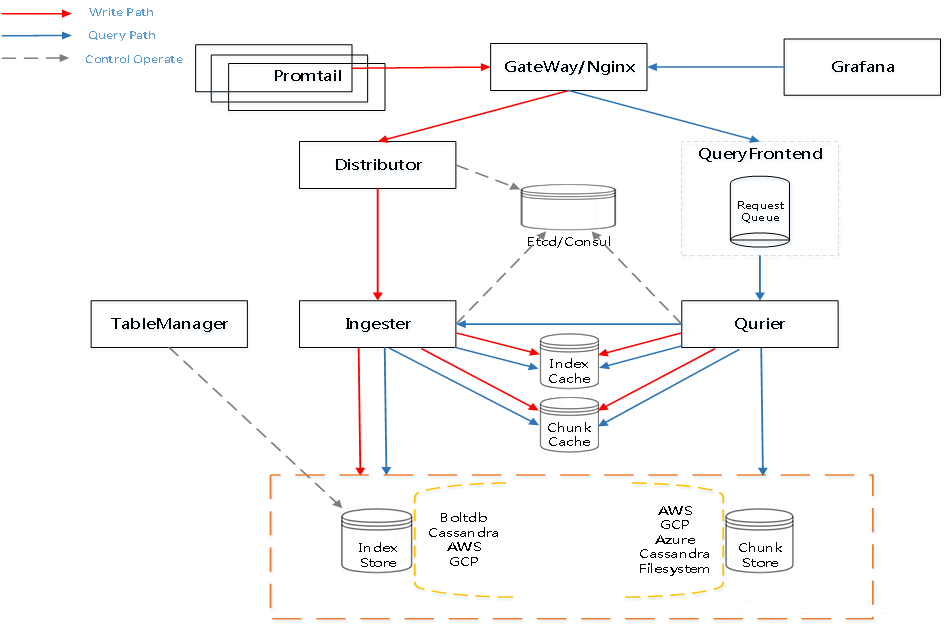

Loki架构图 https://tc.ctq6.cn/tc/ba8c0ac799049ac07e5acdaec195bf4f.png

Promtail

Promtail 是负责日志数据的采集、提取、匹配、过滤、打 lables、Push to loki 这写工作的

支持的采集方式包括 File Target、Journal Target、Syslog Target、Stdin Target

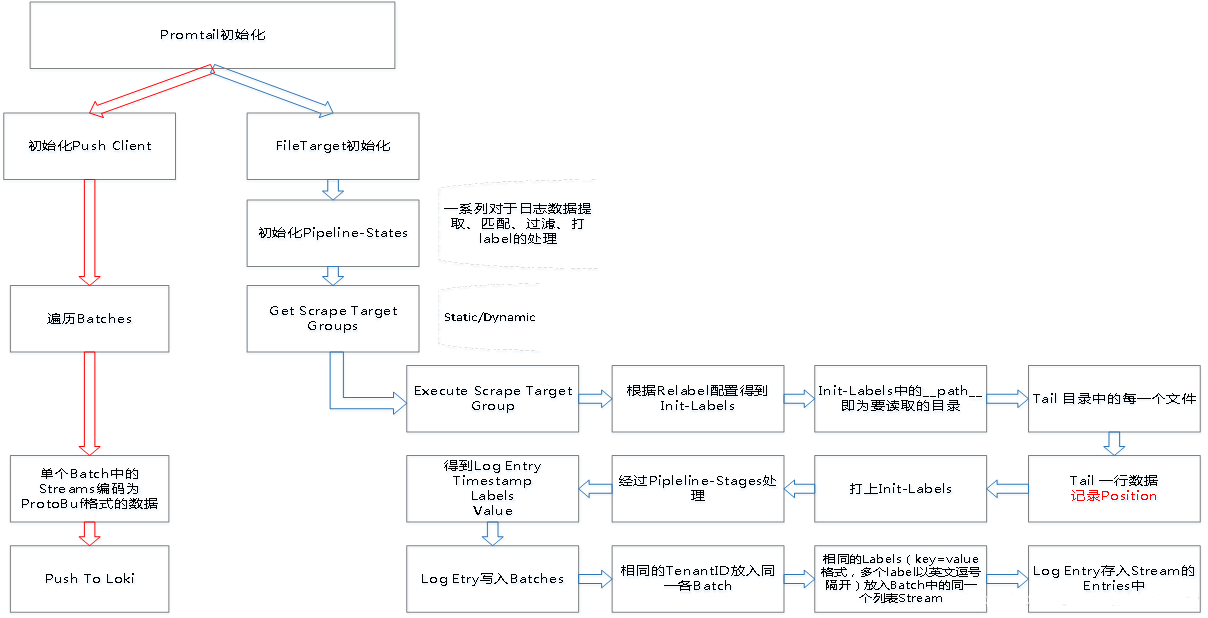

整个 Promtail 对日志数据处理流程如下 Promtail数据处理流程图 https://tc.ctq6.cn/tc/c7d0d50627b9e9fc06bb5348e8728045.png

Distributor

Distributor 主要接收 Promtail Push 过来的日志数据，并把日志数据分发给 Ingester

Distributor 与 Ingester 之间以 RPC 的方式进行通信，它通过对元数据进行 hash 算法计算出将日志数据分发到哪一个 Ingester 上

Distributor 以日志数据的 TenantID、Labels 作为 Hash key

Ingester

Ingester 负责接收数据并构建 chunk，存储日志索引及数据

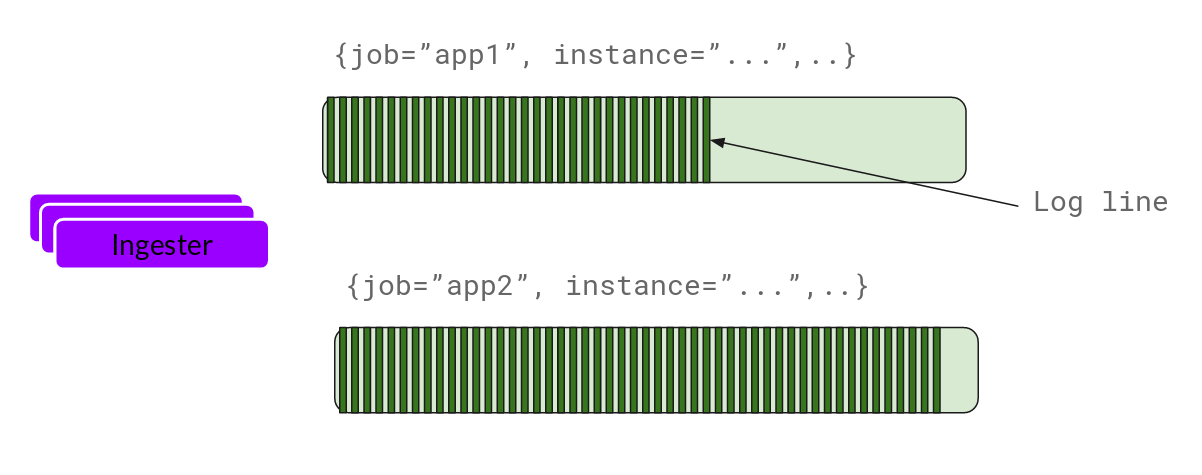

Ingester构建chunk https://tc.ctq6.cn/tc/fb89220ba908a7577c26a15b9341baca.png

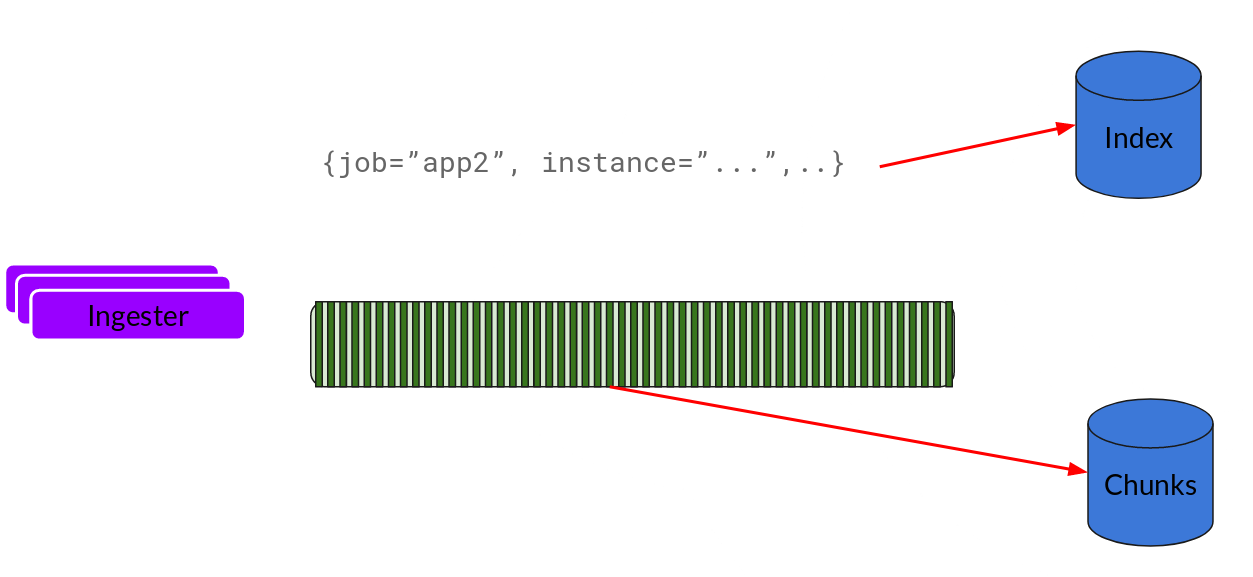

当一个 chunk 填充满之后，ingester 将其刷新到数据库，块和索引分别进行存储

Ingester存储chunk和index https://tc.ctq6.cn/tc/d240178d4883fc121d2f598db04506c3.png

刷新完一个 chunk 之后，Ingester 会创建一个空的 chunk

Querier

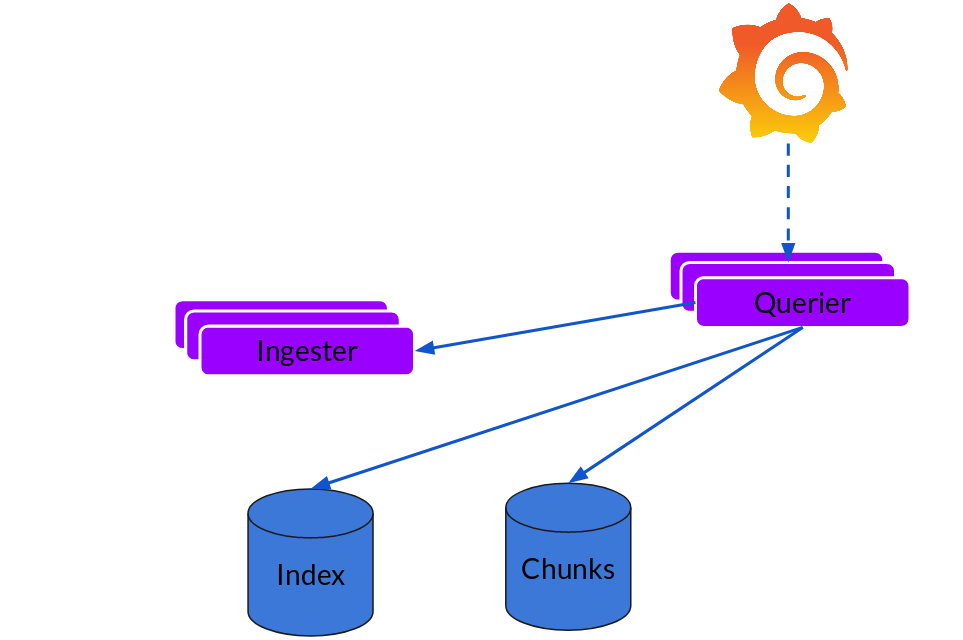

Querier 负责数据读取，它通过给定的一个时间范围和标签选择器，查看索引以确定哪些块匹配，并通过 greps 聚合各个 Ingester 中的数据，并将结果返回给 client

https://tc.ctq6.cn/tc/66f4403825bd5b07550a08f55ed4fa13.png

Grafana

Loki 的数据查询，都是通过 Grafana，在 Grafana 中支持 loki 的数据源，通过配置 Loki 的接口地址即可

Grafana 的查询，支持 LogQL，在 Grafana 中查询都是通过 Label 或 log 文本，支持语法如下：

Lable 的操作符：

  • = exactly equal
  • != not equal
  • =~ regex-match
  • !~ do not regex-match

Loki语法说明

选择器

对于查询表达式的标签部分，将其包装在花括号中{}，然后使用键值对的语法来选择标签，多个标签表达式用逗号分隔，比如

  • |=：日志行包含字符串。
  • !=：日志行不包含字符串。
  • |~：日志行匹配正则表达式。
  • !~：日志行与正则表达式不匹配

精确匹配：|=“2020-11-16 "

1

{app_kubernetes_io_instance="x'x'x'x"}|="2020-11-16 "

模糊匹配：|~“2020-11-16 "

1

{app_kubernetes_io_instance="x'x'x'x'x"}|~"2020-11-16 "

排除过滤：!=/!~ “数据中心”

1
2

{app_kubernetes_io_instance="x'x'x'x'x"}!="数据中心"
{app_kubernetes_io_instance="x'x'x'x'x'x'x'x'x"}!~"数据中心"

正则匹配： |~ “()”

1
2

{app_kubernetes_io_instance="x'x'x'x'x'x"}!~"(admin|web)"
{app_kubernetes_io_instance="x'x'x'x'x'x'x"}|~"ERROR|error"

范围查询

  • rate：计算每秒的条目数
  • count_over_time：计算给定范围内每个日志流的条目

三十分钟日志行记录

1

count_over_time({app_kubernetes_io_instance="UUUU"}[30m])

12h小时内出现错误的速率

1

rate({app_kubernetes_io_instance=~".*UUUUU.*"} |~ "ERROR|error" [12h])

集合运算

与PromQL一样，LogQL支持内置聚合运算符的一个子集，可用于聚合单个向量的元素，从而产生具有更少元素但具有集合值的新向量：

  • sum：计算标签上的总和
  • min：选择最少的标签
  • max：选择标签上方的最大值
  • avg：计算标签上的平均值
  • stddev：计算标签上的总体标准差
  • stdvar：计算标签上的总体标准方差
  • count：计算向量中元素的数量
  • bottomk：通过样本值选择最小的k个元素
  • topk：通过样本值选择最大的k个元素

统计1个小时日志量最大的前10个服务

1

topk(10,sum(rate({app_kubernetes_io_instance=~".*uuuu.*"}[60m])) by(container))

统计最近6小时内错误日志计数

1

sum(count_over_time({app_kubernetes_io_instance=~".*uuuuuu.*"}|~"ERROR"[6h])) by (container)

Loki Url 表达式编写

url如下

1

https://localhost:3100/explore?orgId=1&left=%5B%22now-1h%22,%22now%22,%22Loki%22,%7B%22expr%22:%22%7Bapp_kubernetes_io_instance%3D~%5C%22user-service%5C%22%7D%7C~%5C%222020-11-05%5C%22%7C~%5C%22ERROR%5C%22%7C~%5C%22.aaa.%5C%22%22,%22maxLines%22:5000%7D%5D

分析

  • 1、%7C 表示|
  • 2、%5C%22 表示”
  • 3、时间：now-1h 可替换 now-1min或者 now-5min
  • 4、项目名称：user-service 可替换为 .service. 或者 web-service
  • 5、查询日志：2020-11-05 可替换为 2020-11-04
  • 6、删除一个管道 %7C%5C%22ERROR%5C%22%7C%5C%22.aaa.%5C%22 这一段删除
  • 最后生成的链接粘贴到浏览器访问 也可通过url加解密生成最终查询url链接

url加解密

进入指定网站中，https://www.sojson.com/encodeurl.html

上例中解密如下：

1

https://localhsot/explore?orgId=1&left=["now-1m","now","Loki",{"expr":"{app_kubernetes_io_instance%3D\"user-service-\"}|\"2020-11-05\"|\"ERROR\"|\".aaaaa.\"","maxLines":5000}]

根据自定义查询语句

  • 根据日期查询
    • 编写查询语句
    1

    https://lcoalhsot/explore?orgId=1&left=["now-1h","now","Loki",{"expr":"{app_kubernetes_io_instance=~\"user-service\"}|~\"2020-11-18\"","maxLines":5000}]
    • 加密
    1

    https://lcoalhsot/explore?orgId=1&left=%5B%22now-1h%22,%22now%22,%22Loki%22,%7B%22expr%22:%22%7Bapp_kubernetes_io_instance=~%5C%22user-service%5C%22%7D%7C~%5C%222020-11-18%5C%22%22,%22maxLines%22:5000%7D%5D
  • 根据服务名称查询
    • 编写查询语句
    1

    https://localhost/explore?orgId=1&left=["now-1h","now","Loki",{"expr":"{app_kubernetes_io_instance=~\"data-service\"}|~\"2020-11-18\"","maxLines":5000}]
    • 加密
    1

    https://localhost/explore?orgId=1&left=%5B%22now-1h%22,%22now%22,%22Loki%22,%7B%22expr%22:%22%7Bapp_kubernetes_io_instance=~%5C%22data-service%5C%22%7D%7C~%5C%222020-11-18%5C%22%22,%22maxLines%22:5000%7D%5D
  • 根据对应的数据库查询
    • 编写查询语句
    1

    https://localhost/explore?orgId=1&left=["now-1h","now","Loki",{"expr":"{app_kubernetes_io_instance=~\"data-service\"}|~\"2020-11-18\"|~\"database\"","maxLines":5000}]
    • 加密
    1

    https://localhost/explore?orgId=1&left=%5B%22now-1h%22,%22now%22,%22Loki%22,%7B%22expr%22:%22%7Bapp_kubernetes_io_instance=~%5C%22data-service%5C%22%7D%7C~%5C%222020-11-18%5C%22%7C~%5C%22database%5C%22%22,%22maxLines%22:5000%7D%5D

加密好的url直接粘贴到浏览器中即可查询

Loki api使用

  • 查询标签

    1

    curl -G -s  "http://localhost:3100/loki/api/v1/labels" | jq

     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

    curl -G -s  "http://lcoalhpst:3100/loki/api/v1/labels" | jq .data[]
"__name__"
"app"
"app_kubernetes_io_component"
"app_kubernetes_io_instance"
"app_kubernetes_io_managed_by"
"app_kubernetes_io_name"
"app_kubernetes_io_version"
"chart"
"component"
"container"
"controller_revision_hash"
"filename"
"helm_sh_chart"
"heritage"
"job"
"k8s_app"
"name"
"namespace"
"pod"
"pod_template_generation"
"pod_template_hash"
"release"
"releaseRevision"
"statefulset_kubernetes_io_pod_name"
"stream"
"task"

  • 根据标签查询对应标签值

    1

    curl -G -s http://localhost:3100/loki/api/v1/label/<name>/values |jq

    1
2
3

    curl -G -s  "http://lcoalhost:3100/loki/api/v1/label/app_kubernetes_io_instance/values" | jq .data[]
"web-service"
"user-service"

  • 根据标签查询对应的日志

    1
2


curl -G -s http://localhost:3100/loki/api/v1/query_range | jq
    • 查询对应日志
    1

    curl -G -s  "http://lcoalhost:3100/loki/api/v1/query_range" --data-urlencode 'query={app_kubernetes_io_instance=~".*user-service.*"}|~"ERROR|error"' | jq .data.result | jq .[].values[0][1]

Loki安装部署

使用Helm安装Loki

前提

首先需要确保已经部署了 Kubernetes 集群，并安装配置了 Helm 客户端，然后添加 Loki 的 chart 仓库：

1

helm repo add loki https://grafana.github.io/loki/charts

可以使用如下命令更新chart仓库：

1

helm repo update
部署Loki

使用默认配置部署

1

helm upgrade --install loki loki/loki-stack

指定命名空间

1

helm upgrade --install loki --namespace=logging loki/loki

指定配置

1

helm upgrade --install loki loki/loki --set "key1=val1,key2=val2,..."

部署 Loki 工具栈（Loki, Promtail, Grafana, Prometheus）

1
2

helm upgrade --install loki loki/loki-stack \
    --set fluent-bit.enabled=true,promtail.enabled=false,grafana.enabled=true,prometheus.enabled=true,prometheus.alertmanager.persistentVolume.enabled=false,prometheus.server.persistentVolume.enabled=false
部署grafana

使用 Helm 安装 Grafana 到 Kubernetes 集群，可以使用如下所示命令：

1

helm install stable/grafana -n loki-grafana

要获取 Grafana 管理员密码，可以使用如下所示命令：

1

kubectl get secret --namespace <YOUR-NAMESPACE> loki-grafana -o jsonpath="{.data.admin-password}" | base64 --decode ; echo

要访问 Grafana UI 页面，可以使用下面的命令：

1

kubectl port-forward --namespace <YOUR-NAMESPACE> service/loki-grafana 3000:80

然后在浏览器中打开http://localhost:3000,用 admin 和上面输出的密码进行登录。然后 按照提示添加 Loki 数据源，Loki 地址为http://loki:3100。

使用Docker安装Loki

前提
  • Docker
  • Docker-compose
使用docker安装

执行完成后，loki-config.yaml 和 promtail-config.yaml 两个配置文件会被下载到我们使用的目录下面，Docker 容器会使用这些配置文件来运行 Loki 和 Promtail

1
2
3
4

wget https://raw.githubusercontent.com/grafana/loki/v1.5.0/cmd/loki/loki-local-config.yaml -O loki-config.yaml
docker run -v $(pwd):/mnt/config -p 3100:3100 grafana/loki:1.5.0 -config.file=/mnt/config/loki-config.yaml
$ wget https://raw.githubusercontent.com/grafana/loki/v1.5.0/cmd/promtail/promtail-docker-config.yaml -O promtail-config.yaml
docker run -v $(pwd):/mnt/config -v /var/log:/var/log grafana/promtail:1.5.0 -config.file=/mnt/config/promtail-config.yaml
使用Docker Compose安装
1
2

wget https://raw.githubusercontent.com/grafana/loki/v1.5.0/production/docker-compose.yaml -O docker-compose.yaml
docker-compose -f docker-compose.yaml up
